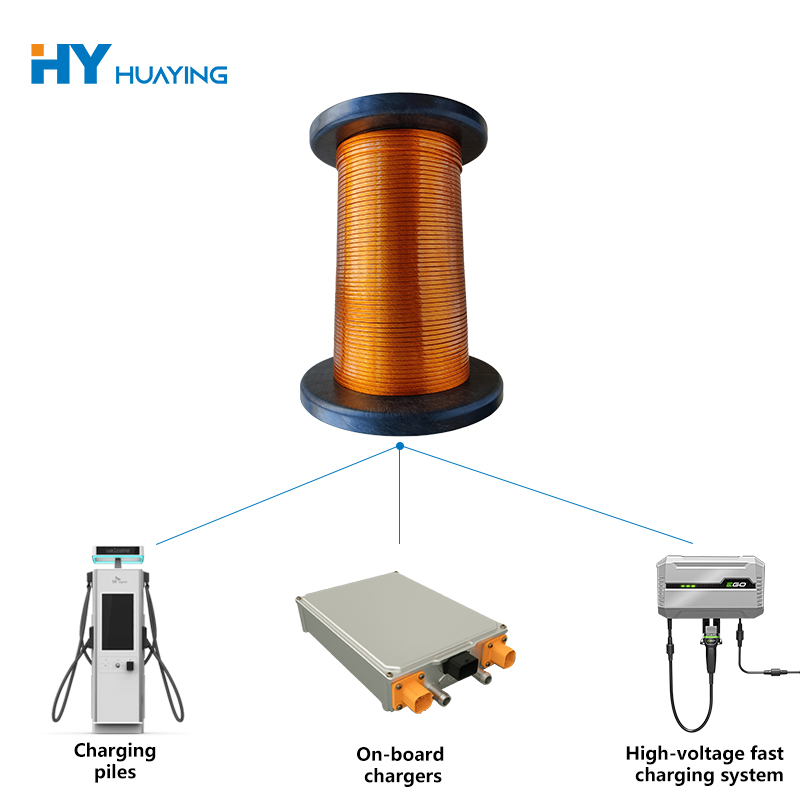

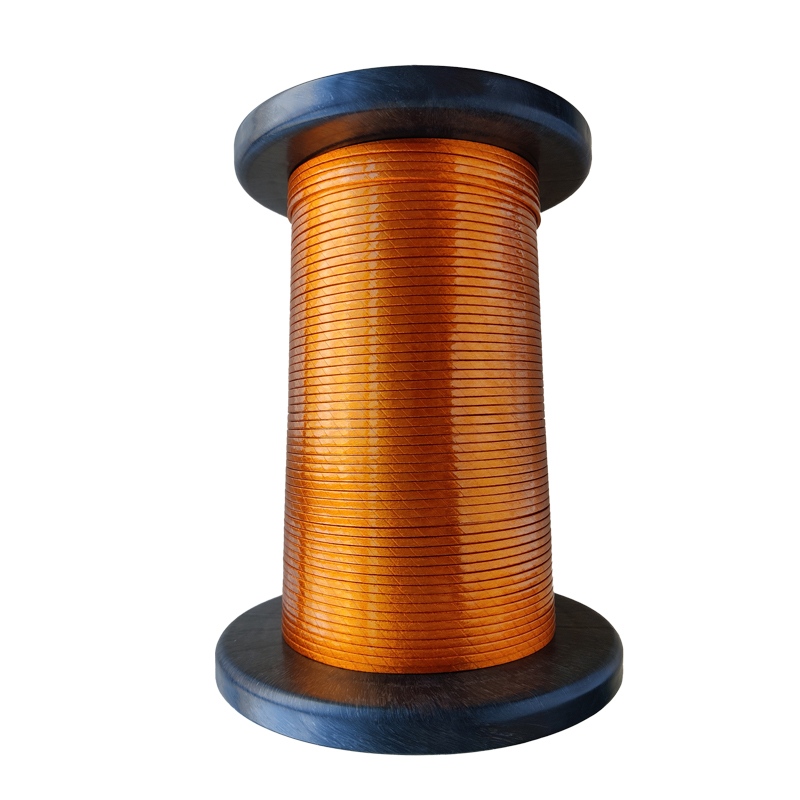

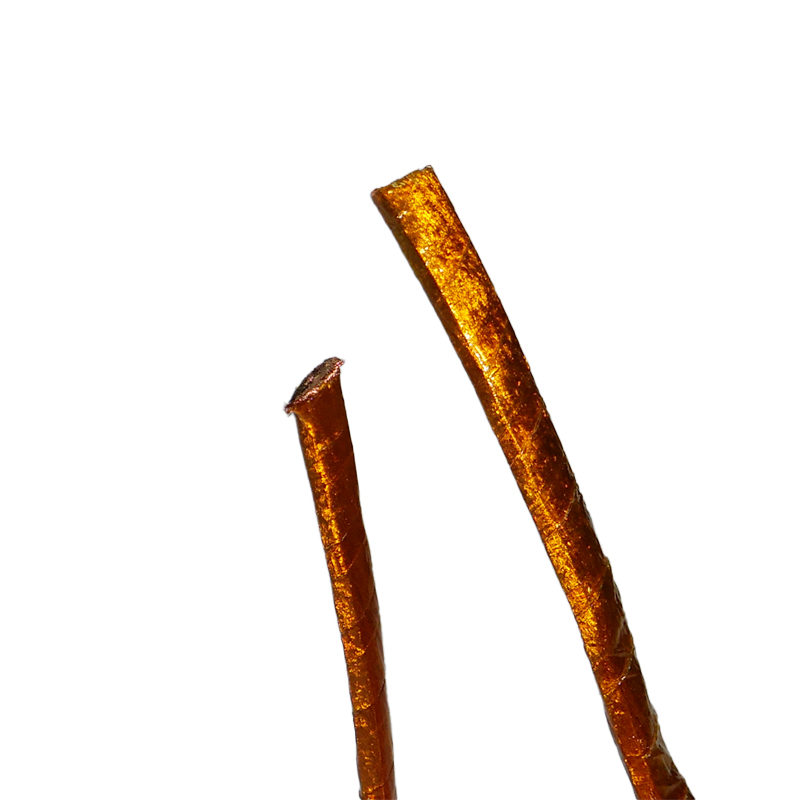

Twisted Litz Wire

Náš Huaying Twisted Litz Wire je originální produkt průmyslové třídy vyráběný společností Huizhou Huaying Electronic Technology Co., Ltd. Je široce používán nejen v tuzemsku, ale i v mezinárodním měřítku, a získává tak dlouhý seznam věrných zákazníků. Proč je tak populární? Především proto, že náš drát plně vyhovuje bezpečnostním normám UL a VDE a dokonce splňuje požadavky ROHS na bezhalogenový obsah. Od výběru surovin až po kroucení a výrobu, každý krok probíhá podle přísných průmyslových norem. Upřednostňujeme naše zákazníky s maximální péčí. Kromě toho vlastníme více než deset patentů, což zajišťuje žádné problémy s kvalitou. Mnoho věrných zákazníků říká: "Používání našeho drátu je uklidňující." Upřímně vám doporučujeme, abyste to zkusili; s námi neuděláte chybu!

Odeslat dotaz

Popis výrobku

Specifikace produktu

Náš Huaying Twisted Litz Wire nabízí širokou škálu možností. Nejjemnější dostupný průměr je 0,10 mm, schopný zkroutit prameny od 50 do 2000 pramenů. Ještě tenčí průměr 0,05 mm umožňuje kroucení pramenů od 50 do 3000 pramenů. Bez ohledu na specifické potřeby zákazníka jsme schopni tyto požadavky splnit. Vnější průměr hotového výrobku je také flexibilní, v rozmezí od 0,1 mm do 8 mm. Pokud mají zákazníci specifické požadavky na šířku nebo tloušťku, například vyžadují tenčí měřidlo pro instalaci do malých lékařských zařízení, můžeme těmto požadavkům vyhovět. Pečlivě jsme také prozkoumali naši dielektrickou pevnost a prokázali, že naše produkty nevykazují žádné porušení izolace ani ve vysokofrekvenčních a vysokonapěťových prostředích, čímž jsme si získali důvěru našich zákazníků.

Hlavní výhody produktu

Tento Huaying Twisted Litz Wire se může pochlubit vysokou rychlostí plnění slotu, což umožňuje cívkám, které jsou s ním navinuté, přenášet vyšší proudy bez přehřívání, a to i při vysokoproudovém zatížení. Kromě toho používá čtvercový lankový drát. Pro stejnou plochu průřezu má čtvercový drát větší plochu než kulatý drát, což zmírňuje kožní efekt, výrazně snižuje ztráty vysokofrekvenčního proudu a zlepšuje odvod tepla. To zajišťuje stabilní provozní teploty v automobilových elektronických zařízeních po dlouhou dobu. Kromě toho je náš produkt díky kompaktním rozměrům zvláště vhodný pro aplikace vyžadující minimální velikost, jako je optické úložiště. Navíc jeho teplotní a radiační odolnost dosahuje 220°C, díky čemuž je vhodný pro použití ve vysokoteplotním průmyslovém prostředí. Tato odolnost vůči záření také zajišťuje stabilní provoz ve specializovaných lékařských zařízeních, což má za následek širokou škálu aplikací.

Údržba produktu

Denní údržba Huaying Twisted Litz Wire je přímočará; stačí věnovat pozornost několika malým detailům. Při skladování pamatujte, že dráty uchovávejte na suchém, dobře větraném místě mimo dosah oleje, nečistot a korozivních kapalin. Pokud je plánujete skladovat na delší dobu, doporučuje se dráty pevně zabalit do uzavřeného sáčku, aby se zabránilo vniknutí vlhkosti. To platí zejména během období dešťů v jižní Číně, kdy je vzduch vlhký a může snadno poškodit výkon drátu. Pokud potřebujete přestřihnout dráty, použijte k tomu určené nůžky na drát. K jejich stříhání nepoužívejte běžné nůžky. V opačném případě se zkroucené drátěné prameny snadno rozlomí, což způsobí problémy při jejich pozdějším připojování. Při odstraňování izolace také dávejte pozor, abyste nezlomili měděný drát. Doporučuje se používat speciální nástroj na odizolování vodičů a řídit se požadavky zařízení; nesvlékejte se příliš dlouho ani příliš krátce.

specifikace	tolerance vodiče	odpor měřiče		FIW4 vnější průměr mm		FIW5 vnější průměr mm		FIW6 vnější průměr mm		FIW7 vnější průměr mm		FIW8 vnější průměr mm		FIW9 vnější průměr mm
mm	mm	min	max	min	max	min	max	min	max	min	max	min	max	min	max
0.050	±0,002	7.9220	9.4890	0.075	0.085	0.085	0.095	0.095	0.105	0.106	0.116	--	--	--	--
0.063	±0,002	5.0450	5.9220	0.090	0.101	0,102 0,114		0.114	0.126	0.127	0.139	--	--	--	--
0.070	±0,003	4.0790	4.8900	0.098	0.110	0.111	0.123	0.124	0.136	0.137	0.149	0.150	0.162	0.163	0.175
0.080	±0,003	3.1330	3.7030	0.109	0.122	0.123	0.136	0.137	0.150	0.151	0.164	0.165	0.178	0.179	0.192
0.090	±0,003	2.4950	2.9000	0.121	0.134	0.135	0.148	0.149	0.162	0.163	0.176	0.177	0.190	0.191	0.204
0.100	±0,003	2.0340	2.3330	0.133	0.148	0.149	0.164	0.165	0.180	0.181	0.196	0.197	0.212	0.213	0.228
0.112	±0,003	1.6330	1.8480	0.148	0.164	0.165	0.181	0.182	0.198	0.199	0.215	0.216	0.232	0.233	0.249
0.114	±0,003	1.5760	1.7820	0.150	0.166	0.167	0.183	0.184	0.200	0.201	0.217	0.218	0.234	0.235	0.251
0.120	±0,003	1.4260	1.6030	0.159	0.176	0.177	0.194	0.195	0.212	0.213	0.230	0.231	0.248	0.249	0.266
0.127	±0,003	1.2770	1.4280	0.166	0.183	0.184	0.201	0.202	0.219	0.220	0.237	0.238	0.255	0.256	0.273
0.132	±0,003	1.1850	1.3200	0.172	0.191	0.192	0.211	0.212	0.231	0.232	0.251	0.252	0.271	0.272	0.291
0.140	±0,003	1.0550	1.1700	0.182	0.201	0.202	0.221	0.222	0.241	0.242	0.261	0.262	0.281	0.282	0.301
0.150	±0,003	0.9287	1.0158	0.194	0.215	0.216	0.237	0.238	0.259	0.260	0.281	0.282	0.300	0.300	0.320
0.160	±0,003	0.8122	0.8906	0.206	0.227	0.228	0.249	0.250	0.271	0.272	0.293	0.294	0.315	0.316	0.337
0.170	±0,003	0.7210	0.7871	0.218	0.241	0.242	0.265	0.266	0.289	0.290	0.313	0.314	0.337	0.338	0.361
0.180	±0,003	0.6444	0.7007	0.230	0.253	0.254	0.277	0.282	0.303	0.304	0.325	0.326	0.349	0.350	0.373
0.190	±0,003	0.5793	0.6277	0.241	0.265	0.266	0.290	0.291	0.315	0.316	0.340	0.341	0.365	0.366	0.390
0.200	±0,003	0.5237	0.5657	0.253	0.277	0.278	0.302	0.303	0.327	0.328	0.352	0.353	0.377	0.378	0.402
0.220	±0,003	0.4342	0.4664	0.277	0.303	0.304	0.330	0.331	0.357	0.358	0.384	0.385	0.411	0.412	0.438
0.250	±0,004	0.3345	0.3628	0.313	0.338	0.340	0.370	0.373	0.400	0.403	0.430	0.433	0.460	0.463	0.490
0.300	±0,004	0.2319	0.2505	0.370	0.400	0.401	0.431	0.432	0.462	0.463	0.493	0.494	0.524	0.525	0.555
0.350	±0,004	0.1722	0.1833	0.424	0.454	0.455	0.485	0.486	0.516	0.517	0.547	0.548	0.578	0.579	0.609
0.400	±0,005	0.1316	0.1407	0.479	0.509	0.510	0.540	0.541	0.571	0.572	0.602	0.603	0.633	--	--
0.450	±0,005	0.1042	0.1109	0.534	0.564	0.565	0.595	0.596	0.626	0.627	0.657	0.658	0.688	--	--
0.500	±0,005	0.0846	0.0895	0.588	0.628	0.629	0.669	0.670	0.700	0.701	0.738	--	--	--	--
0.550	±0,006	0.0698	0.0742	0.650	0.690	0.690	0.730	0.730	0.768	0.768	0.802	--	--	--	--
0.600	±0,006	0.0587	0.0622	0.710	0.739	0.740	0.780	0.781	0.820	0.822	0.855	--	--	--	--
