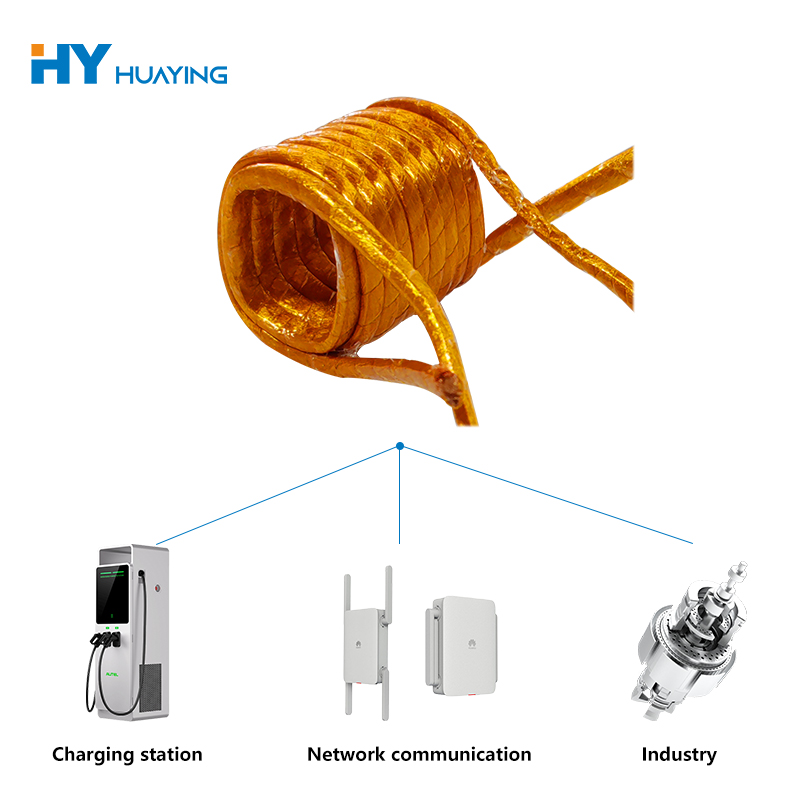

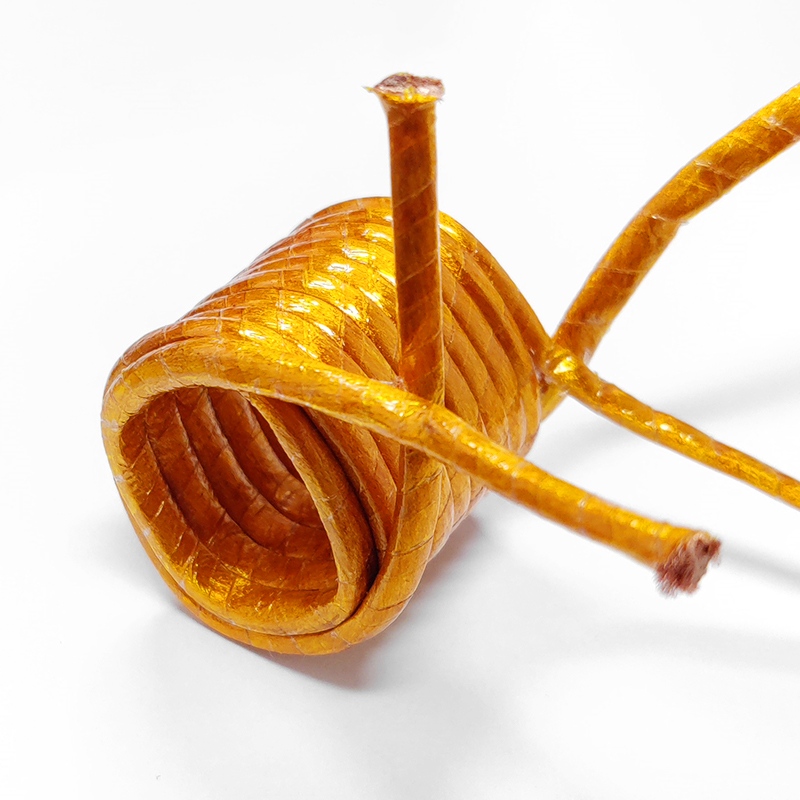

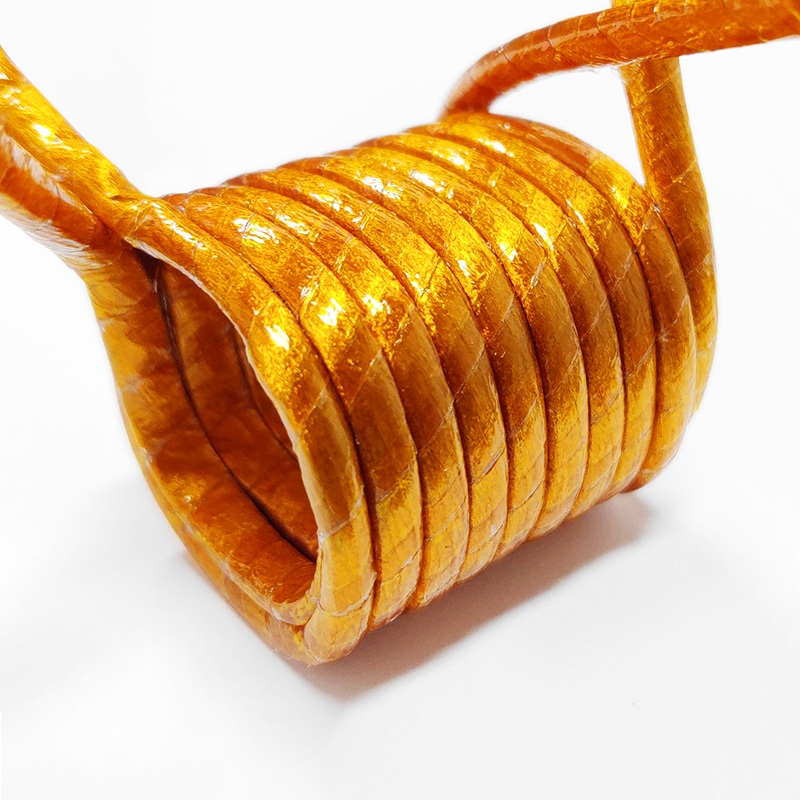

Cívka Litz Wire
Huaying Litz Wire Coil je specializovaný produkt pro vysokofrekvenční aplikace vyráběný společností Huizhou Huaying Electronic Technology Co., Ltd. Síla společnosti je na trhu prokázána. Společnost také spolupracuje s Shenzhen Research Institute of Huazhong University of Science and Technology na výzkumu a vývoji. Dříve, když sloužily velkým společnostem jako Xiaomi a Huawei, přizpůsobily podobné cívky pro své vysokofrekvenční elektronické součástky, čímž si získaly silnou pověst. Kromě toho je společnost certifikována podle ISO 9001 a IATF 16949, což zajišťuje přísné kontroly výroby. Od návrhu až po dodání, každý krok této Litz Wire Coil splňuje standardy, což vám zajistí klid při výběru.
Přísná kontrola přesnosti počtu otočení produktu
Při výrobě cívek Huaying Litz Wire Coil je přesnost počítání otáček klíčová. I nepatrná chyba v počtu závitů se může odchýlit od elektromagnetických parametrů transformátoru a snadno způsobit problémy při zabudování. To platí zejména při navíjení cívek s mnoha závity, kde i malá nepozornost může vést k chybám. Dlouho jsme to zvažovali a upgradovali jsme výrobní standardy 7S naší dílny o inteligentní technologii. Nyní využíváme plně automatické navíječky. Každý stroj má přesný počítací systém, který během navíjení v reálném čase sleduje počet závitů a udržuje chybu v rozmezí ±1 otáčky. To je mnohem spolehlivější než ruční navíjení nebo konvenční stroje.
Přesné přizpůsobení tvaru produktu
Tvar cívky transformátoru musí dokonale odpovídat specifikacím zákazníka, jinak bude mít vliv na následné zpracování a montáž. To platí zejména pro běžně používané „eliptické cívky“ a „zkosené obdélníkové cívky“ na trhu. I když mohou vypadat podobně jako běžný obdélník, vyžadují vyšší rozměrovou přesnost, díky čemuž jsou náchylné k nestandardní výrobě mnoha výrobců. Investujeme značné úsilí do tvarové kontroly a máme specializovanou lisovnu. Bez ohledu na zákazníkem požadovaný tvar Huaying Litz Wire Coil můžeme přizpůsobit vlastní formu na základě podrobných rozměrových výkresů. I u složitých tvarů garantujeme rozměrové tolerance do 0,05 mm, plně splňující následné požadavky na zpracování.
Výkon základního produktu splňuje standardy
Cívka je „srdcem“ transformátoru. Pro zajištění dlouhodobého a bezpečného provozu je nezbytná elektrická pevnost, tepelná pevnost a mechanická pevnost. Naše Huaying Litz Wire Coil věnovala těmto aspektům značné úsilí. Pokud jde o elektrickou pevnost, izolační vrstva využívá vlastní izolační materiál naší společnosti odolný vůči vysokým teplotám. Testováno tak, aby spolehlivě odolávalo komplexním napětím, jako jsou bleskové rázy a spínací rázy, bez dielektrického průrazu. Co se týče tepelné pevnosti, cívka odolá teplu generovanému proudem i při dlouhodobém plném provozu. Životnost izolační vrstvy odpovídá celkové životnosti transformátoru a chrání jej před poškozením teplem v případě zkratu.
Specifikace v tabulce jsou součástí specifikací produktu, které lze upravit podle potřeb zákazníka
| Průměr vodiče × Počet akcií |
Jediný měděný vodič Rozsah tolerance objemu kolem (mm) |
Stranded vnější průměr ±0,1 mm |
Hotový vnější průměr (mm) | Balení délka (M/osa) |
Dirigent Odpor (20℃) (Ω/km) |
|
| Tloušťka (mm) (MAX) |
Šířka (mm) (MAX) |
|||||
| 0,06×2000 | ±0,003 | 3.88 | 2.4 | 4.5 | 500 | 3.611 |
| 0,06×2000 | ±0,003 | 4.07 | 2.7 | 4.2 | 500 | 3.283 |
| 0,07×1200 | ±0,003 | 3.4 | 2.0 | 4.5 | 500 | 4.422 |
| 0,07×2000 | ±0,003 | 4.4 | 2.4 | 5.8 | 500 | 2.653 |
| 0,07×2200 | ±0,003 | 4.61 | 2.7 | 5.5 | 500 | 2.412 |
| 0,10 × 200 | ±0,003 | 1.72 | 2.2 | 1.5 | 800 | 13.001 |
| 0,10 × 400 | ±0,003 | 2.66 | 1.7 | 3.1 | 300 | 6.5 |
