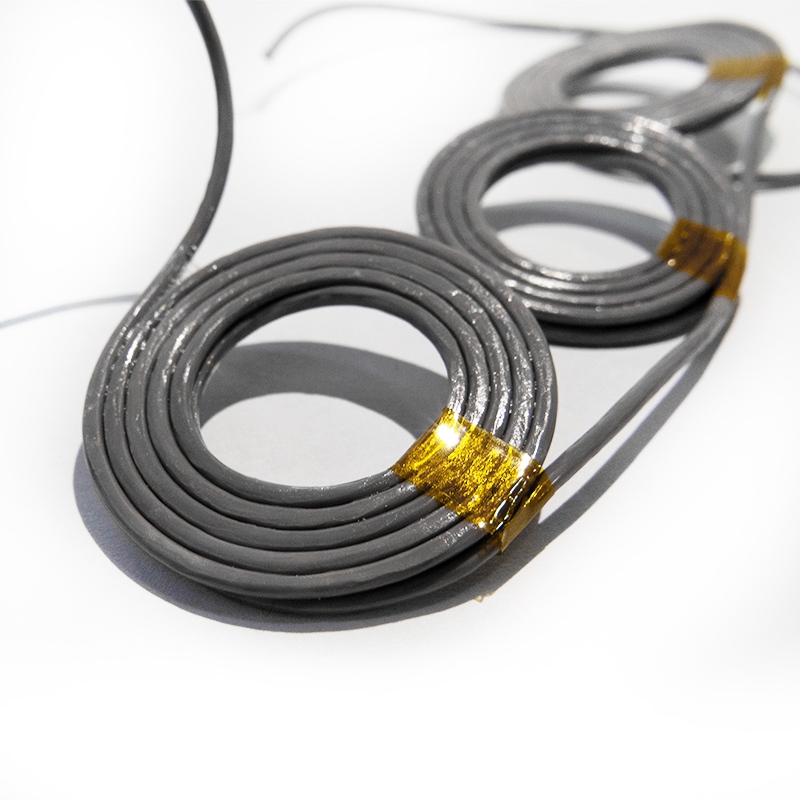

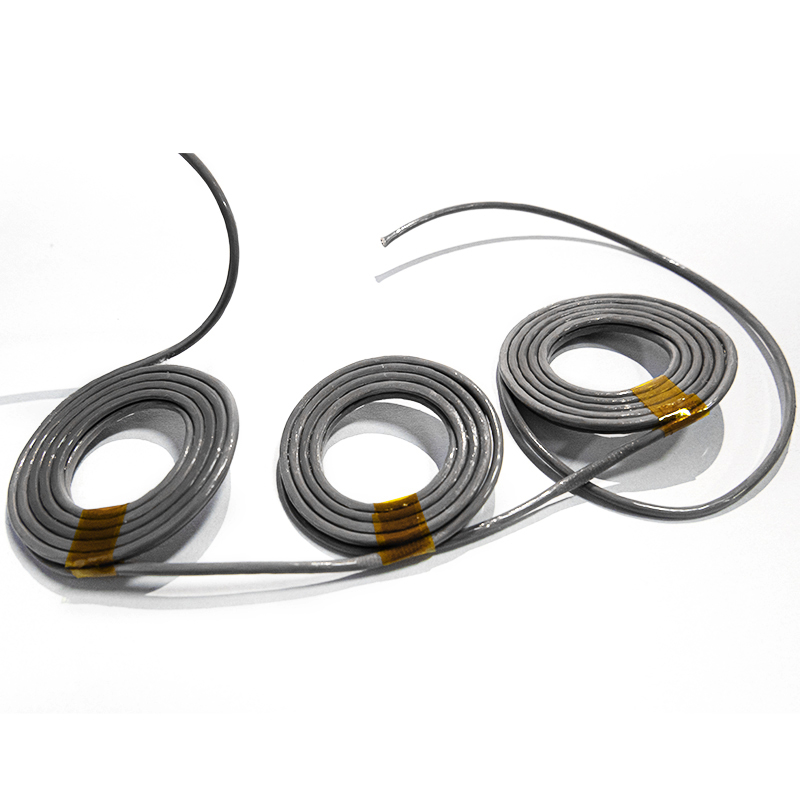

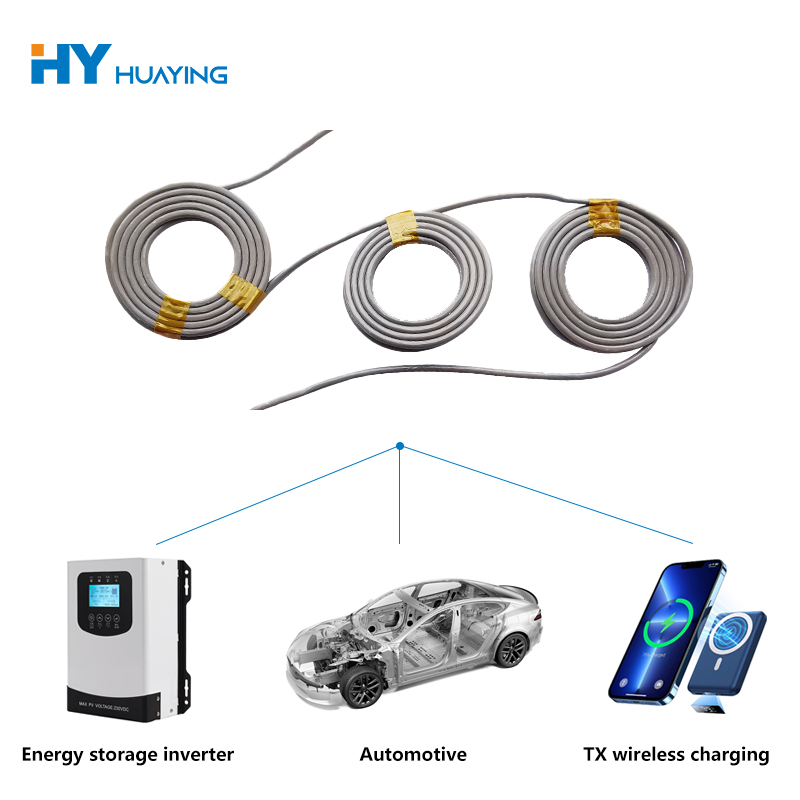

Vysokofrekvenční Litz cívka

Silná přizpůsobivost produktu

Naše vysokofrekvenční Litz cívka Huaying odolá chemické korozi a extrémním provozním podmínkám. Nejprve si povíme něco o odolnosti proti korozi. Izolace cívky je prakticky nerozpustná ve všech organických rozpouštědlech. Zůstává neovlivněn drsnými látkami, jako je olej, silné kyseliny a silné zásady, takže je ideální pro složitá prostředí, jako jsou průmyslové dílny. Jeho elektrická izolační schopnost je také vynikající, s vysokonapěťovým odporem, nízkými vysokofrekvenčními ztrátami a nízkou absorpcí vlhkosti, což vede k trvale stabilnímu izolačnímu odporu. Navíc i během vlhkého období dešťů v jižní Číně zůstává izolační odpor stabilní. Ještě důležitější je, že je nehořlavý a odolný proti stárnutí. Již dříve jsme prováděli testy stárnutí pro zákazníky z oblasti letectví a kosmonautiky a po 5 000 hodinách nepřetržitého provozu v prostředí s vysokou teplotou fungovaly cívky stále jako nové, což výrazně prodloužilo jejich životnost.

Proces navíjení produktu je pečlivý

Věnovali jsme značnou pozornost tvarovému řízení vysokofrekvenční Litz cívky Huaying, protože nepřesnosti tvaru přímo ovlivňují vysokofrekvenční výkon. V současné době používáme především metodu externího vytlačování k navíjení kruhových nebo oválných cívek. Tato metoda nabízí vysokou přesnost vyrovnání drátu a rovnoměrnou tloušťku napříč cívkou. Extruze, prováděná od vnitřního kruhu směrem ven, zajišťuje konzistentní vodivost cívky a eliminuje lokalizované odchylky výkonu. Vyzkoušeli jsme také metodu vnitřního vytlačování pro čtvercové cívky, ale zjistili jsme, že pokud nejsou vodiče správně vyrovnány, vytlačování je může snadno poškodit a ovlivnit výkon při vysokých frekvencích. Kromě toho se struktura stroje stává složitou, nákladnou a neflexibilní, pokud je každá vrstva navíjena samostatně. Proto u vysokofrekvenčních aplikací upřednostňujeme metodu externího vytlačování, abychom zajistili přesný tvar cívky bez snížení výkonu. Vysokofrekvenční cívky vyžadují pečlivou pozornost k detailům. I nepatrná úhlová odchylka může vést ke zvýšeným vysokofrekvenčním ztrátám, takže pokud jde o kontrolu tvaru, neriskujeme.

Přísná kontrola výroby

Zachováváme mimořádně přísnou kontrolu kvality vysokofrekvenčních Litzových cívek Huaying, protože se obáváme, že nesprávná manipulace by mohla ovlivnit výkon. Při navíjení musí být přesně nastavena okolní teplota a napětí; svévolné úpravy za účelem dosažení rychlosti výroby jsou přísně zakázány. To zajišťuje vysoce kvalitní produkty. Během následného zpracování také dodržujeme přísné provozní postupy. Například svitky musí být přepravovány pomocí vyhrazených zásobníků; náhodné stohování je zakázáno, protože by mohlo dojít k poškození izolace během přepravy. Teplota pájení vodičů musí být pečlivě kontrolována, aby se zabránilo poškození izolace vysokými teplotami. Každá cívka prochází třemi fázemi vizuálního a výkonnostního testování, aby se zajistilo, že nebudou žádné problémy s kvalitou, což našim zákazníkům zajistí klid.

Vzhled a rozměry (jednotka: mm)
